Was ist die Finite-Elemente-Analyse?

FachartikelGeotechnikOPTUM GX 3. Februar 2026

Die Finite-Elemente-Analyse (FEA) ist ein numerisches Verfahren, das ein komplexes Bauwerk in viele kleine «Elemente» zerlegt, um vorherzusagen, wie es auf Lasten, Verformungen, Temperaturänderungen und andere physikalische Einwirkungen reagiert.

Wer sich je gefragt hat «Was ist eigentlich Finite-Elemente-Analyse?», dem lautet die einfachste Antwort: Mit FEA verstehen und prognostizieren Ingenieure das reale Verhalten, bevor überhaupt etwas gebaut wird.

Indem ein physikalisches System in ein mathematisches Modell überführt wird, ermöglicht FEA sicherere Bemessungen, schnellere Iterationen und tiefere Einblicke in allen Ingenieurdisziplinen – besonders in der Geotechnik und im Bauingenieurwesen, wo das Verhalten stark nichtlinear und schwer zu idealisieren ist.

Eine kurze Geschichte der Finite-Elemente-Analyse

Die FEA entstand in den 1950er-Jahren in der Luftfahrtindustrie, wo Ingenieure eine Methode zur Berechnung komplexer Flugzeugstrukturen benötigten. Pioniere wie Turner, Clough und Zienkiewicz formalisierten das Verfahren und legten damit den Grundstein der numerischen Mechanik.

Mit den Fortschritten der Computertechnik zwischen den 1970er- und 2000er-Jahren hielt die FEA Einzug in Bauwesen, Maschinenbau, Automobilindustrie und Geotechnik. Heute ermöglichen moderne Solver, Hochleistungsrechnen und automatisierte Workflows anspruchsvolle Simulationen in Minuten statt Tagen.

So funktioniert FEA in der Geotechnik: Schritt für Schritt

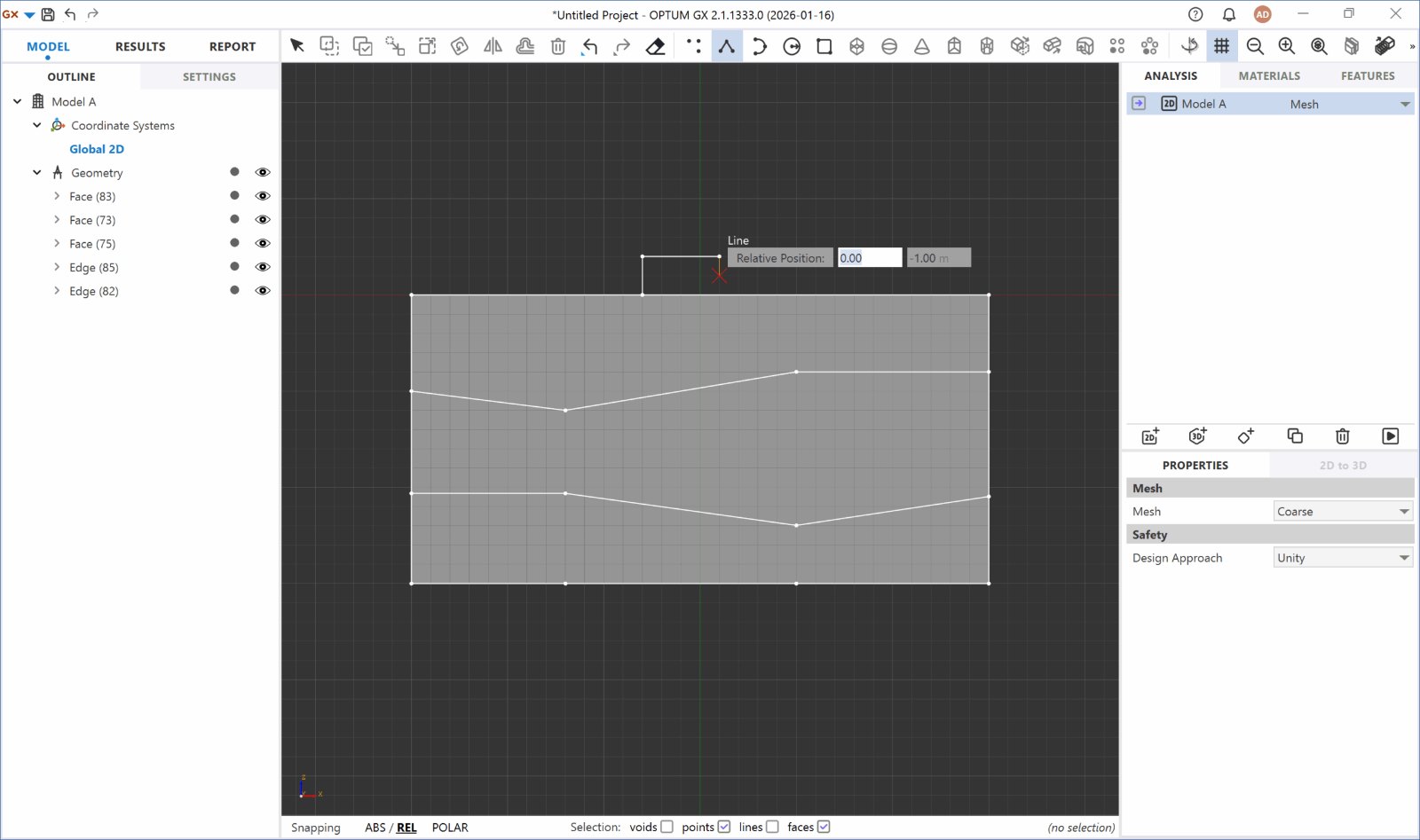

1. Preprocessing: Geometrie und Vernetzung

Zuerst wird die Geometrie definiert – direkt in der Software gezeichnet oder aus CAD importiert.

Anschliessend wird das Modell mit einem Netz in diskrete finite Elemente unterteilt. Die Netzqualität beeinflusst die Genauigkeit stark, insbesondere in Bereichen mit hohen Spannungsgradienten oder komplexer Geometrie.

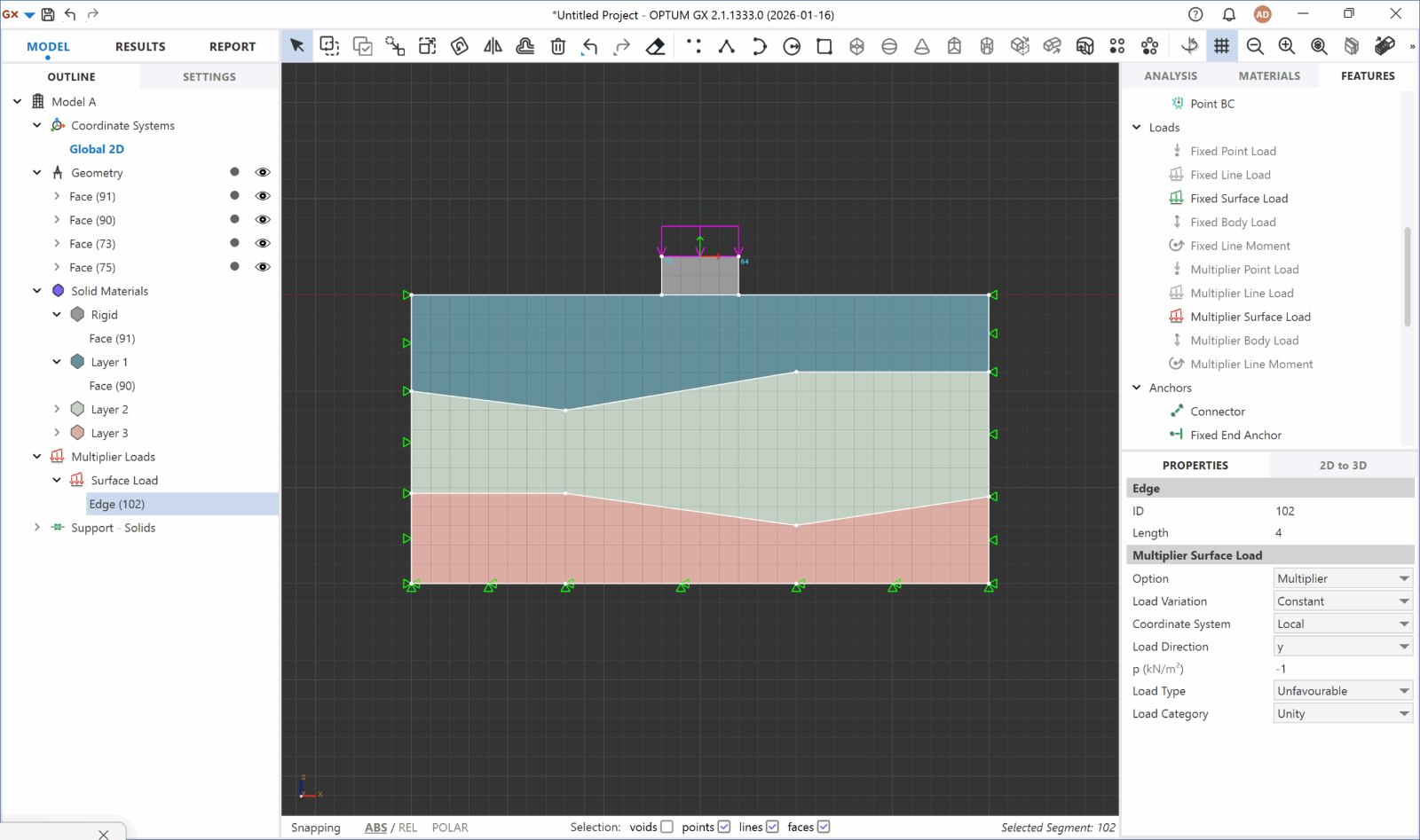

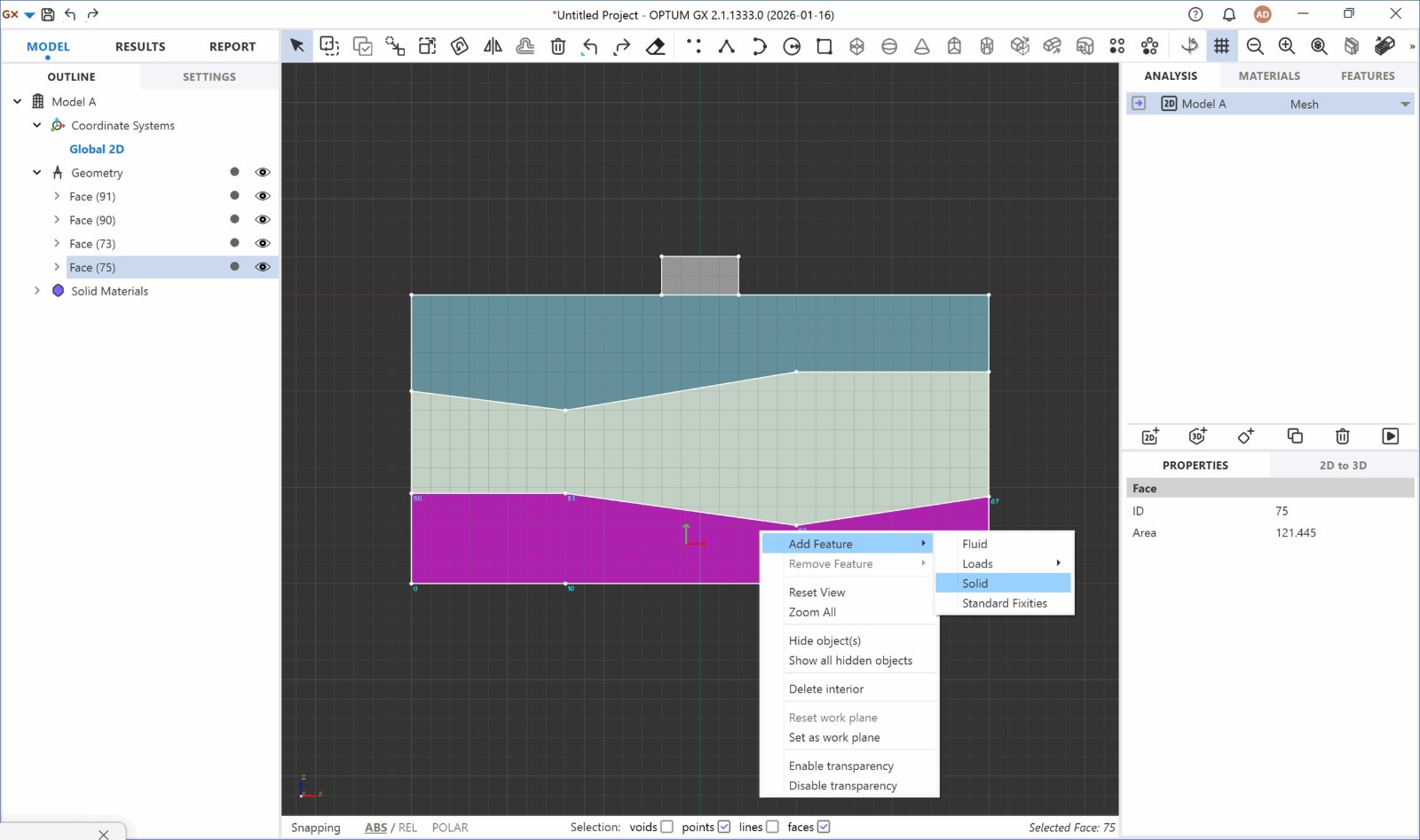

2. Materialeigenschaften und Randbedingungen

Jedem Element wird ein Materialverhalten zugewiesen (elastisch, elastoplastisch, nichtlinear, thermisch usw.). Auflager, Lasten und Zwängungen legen fest, wie das Bauwerk mit seiner Umgebung interagiert – ein entscheidender Schritt für realistische Resultate.

3. Lösen: Assemblieren und Berechnen

Der Solver stellt ein globales Gleichungssystem auf, das das Zusammenwirken aller Elemente abbildet.

Je nach Problem umfasst es Tausende bis Millionen Unbekannte. Moderne Solver berechnen das Verhalten effizient – auch bei grossen Verformungen und nichtlinearem Materialverhalten.

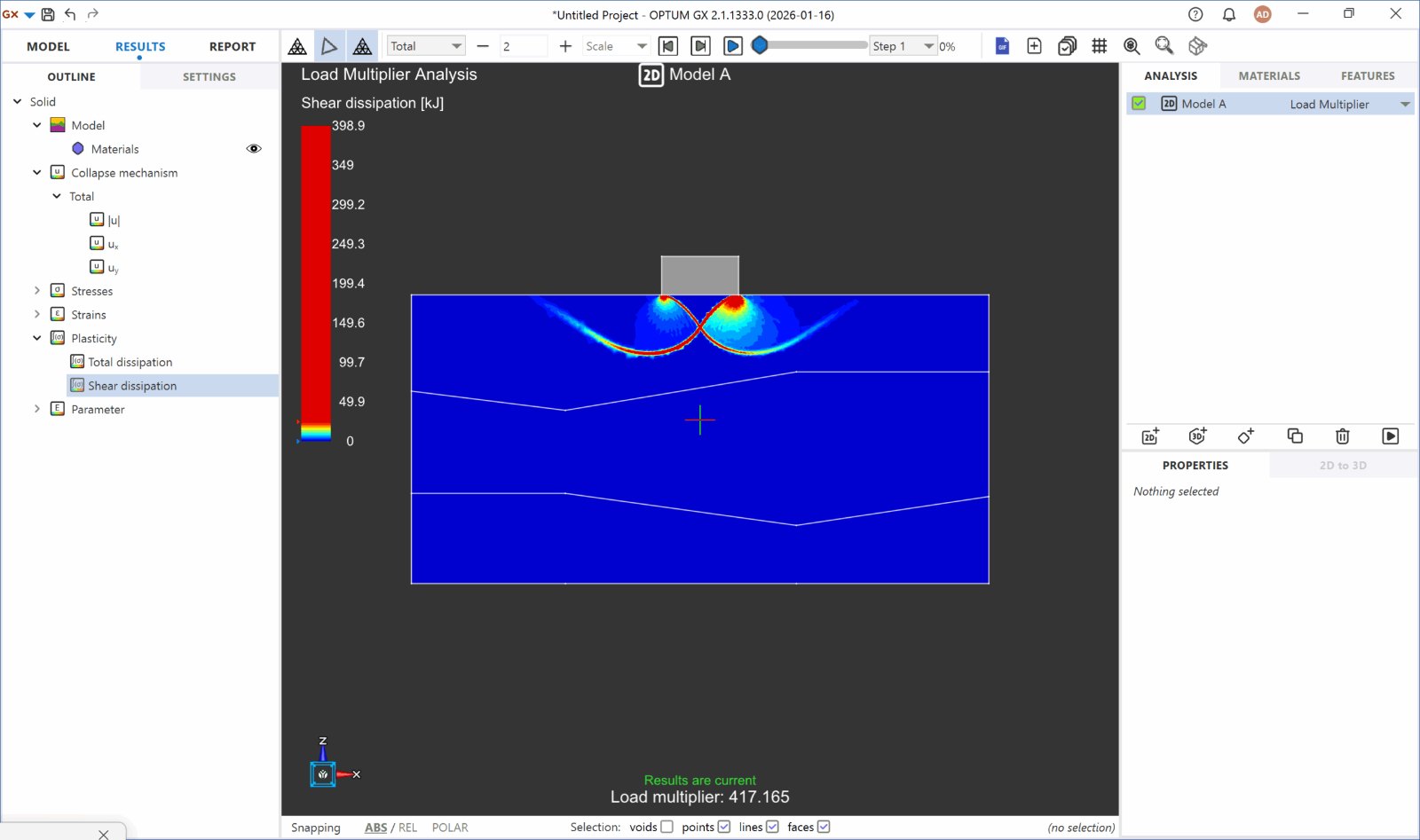

4. Postprocessing: Resultate und Validierung

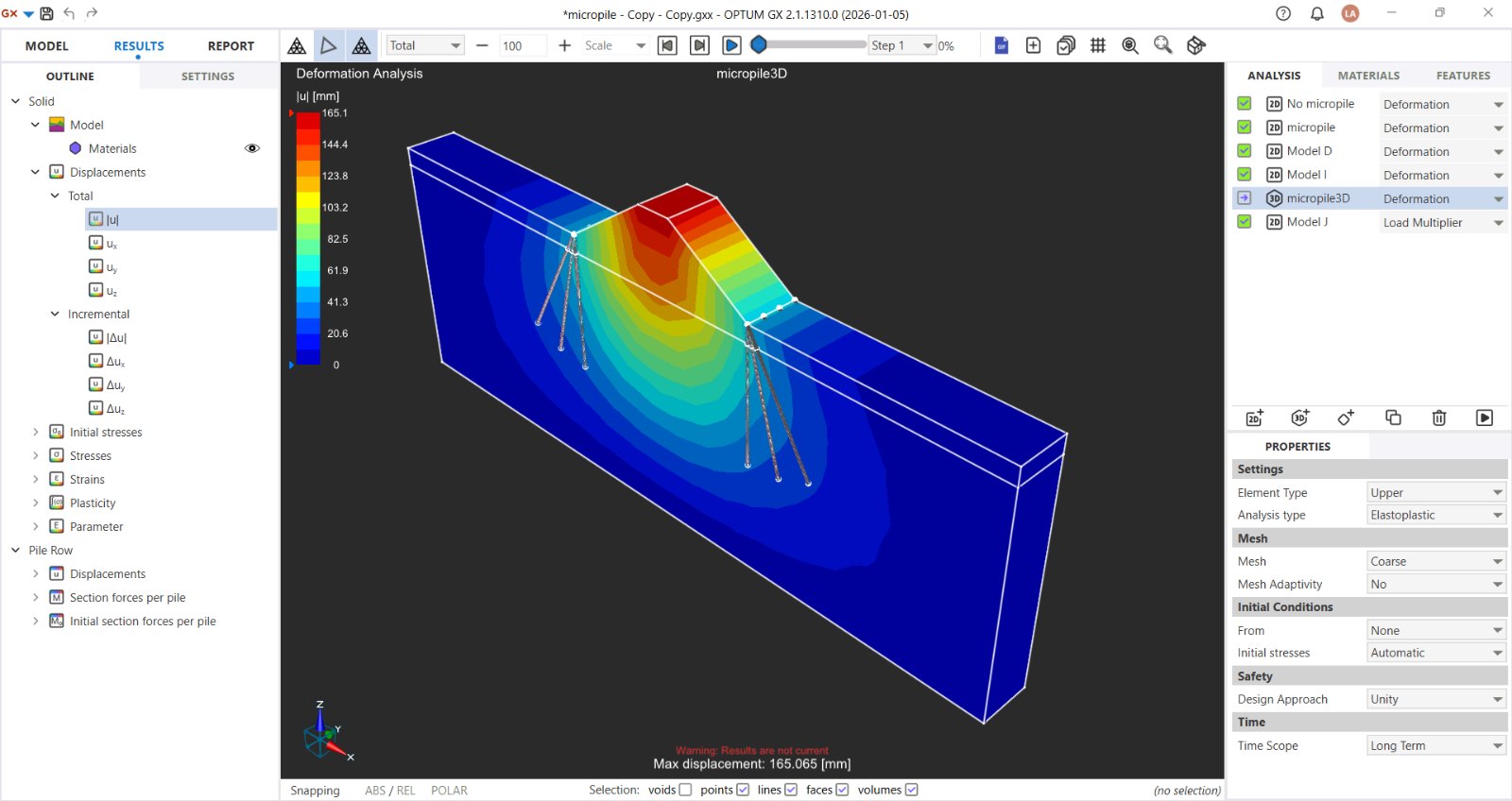

Spannungsfelder, Verformungsbilder, Sicherheitsfaktoren, Dehnungen und Porenwasserdrücke werden visualisiert. Die Resultate werden anhand von Erfahrung, Richtlinien oder Versuchen validiert, um sicherzustellen, dass das Modell das reale Verhalten wiedergibt.

Wichtige Anwendungsgebiete der FEA

Hoch- und Ingenieurbau

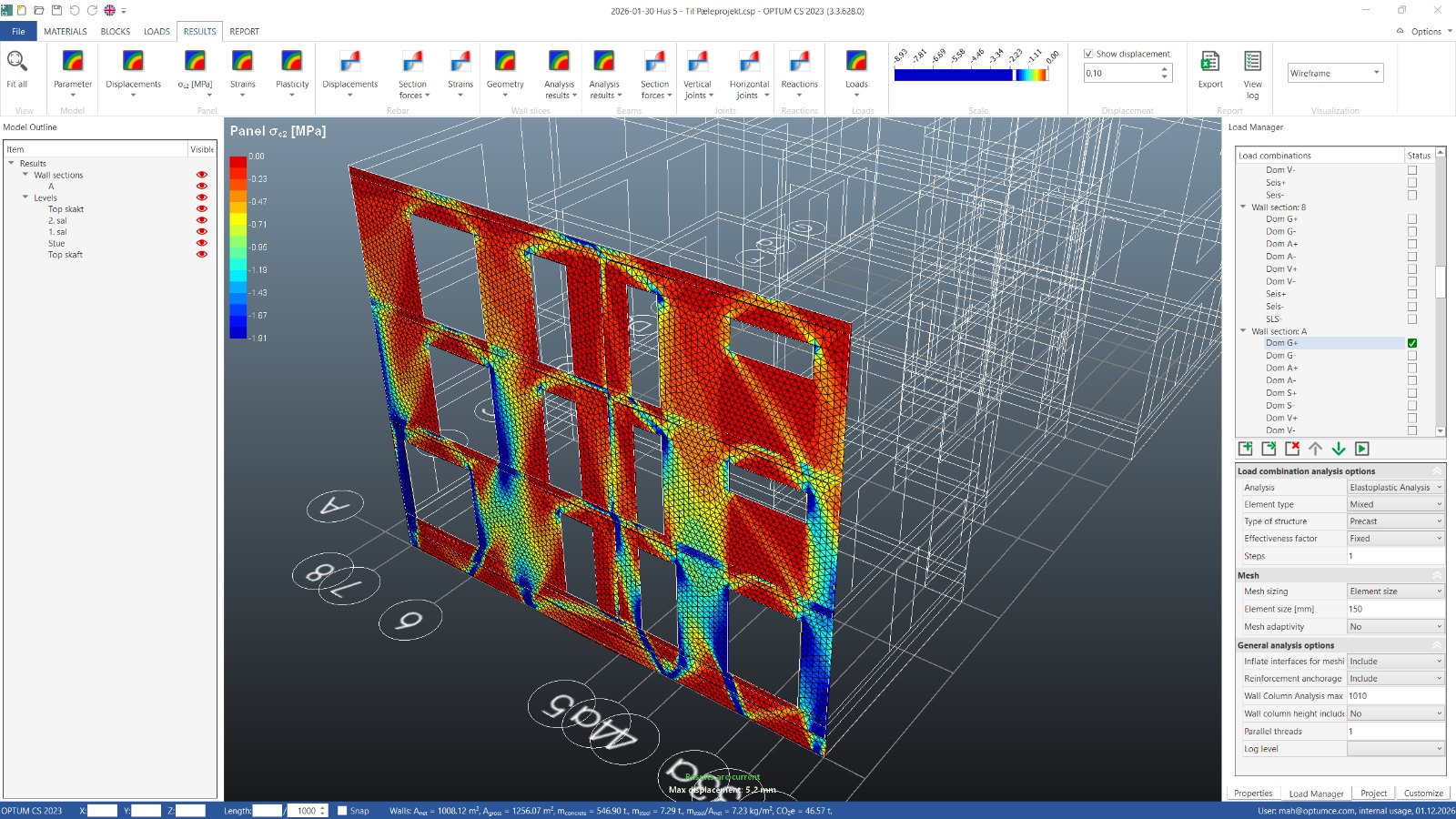

Mit FEA werden Gebäude, Brücken, Stützbauwerke und Fundationen analysiert – so verstehen Ingenieure Lastpfade, Durchbiegungen und Sicherheitsreserven.

Geotechnik

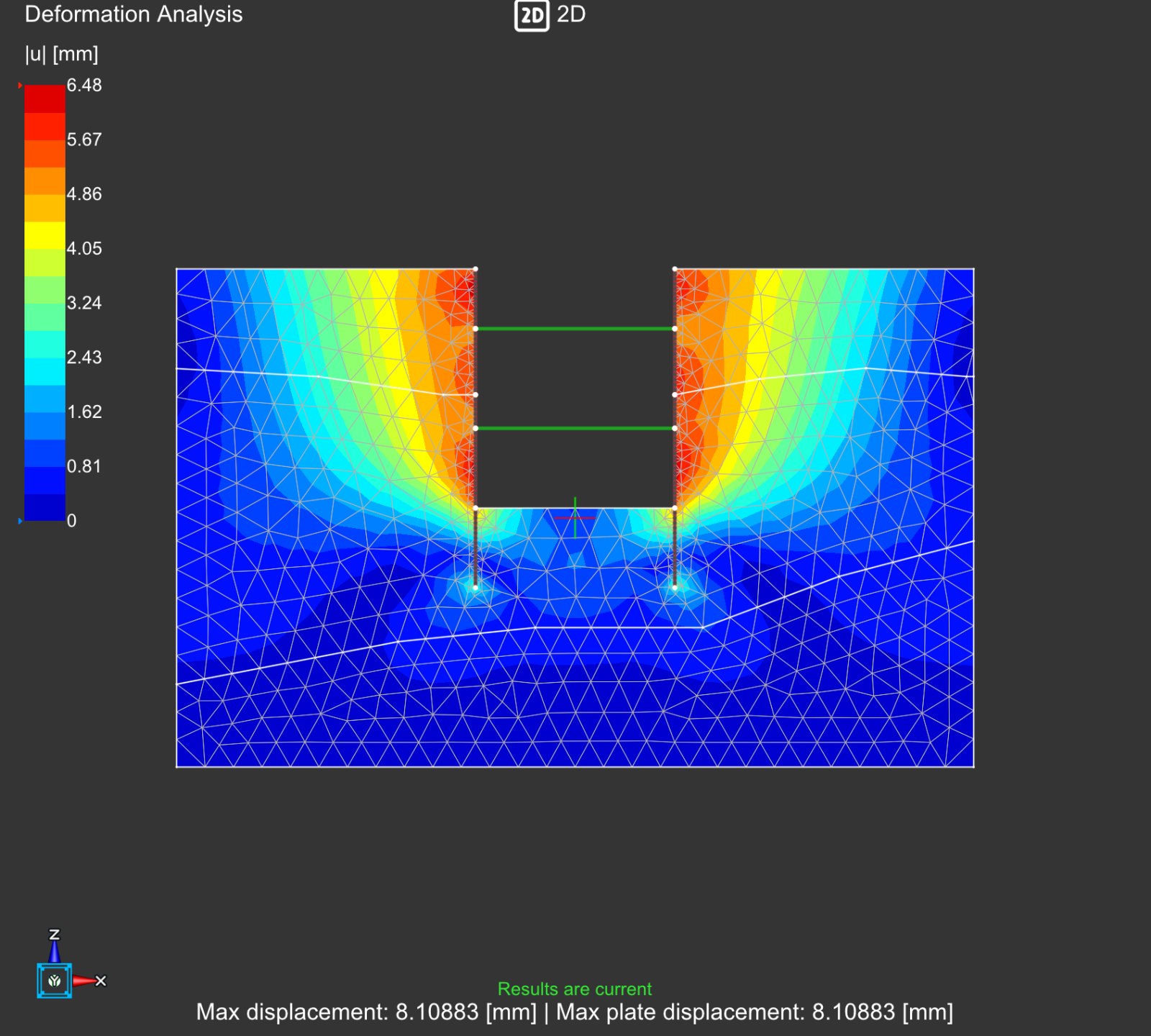

Boden ist nichtlinear, heterogen und analytisch schwer zu erfassen. FEA ermöglicht eine zuverlässige Beurteilung von Böschungsstabilität, Stützwänden, Tunneln, Bauetappen von Baugruben, Grundwassereinfluss und Boden-Bauwerk-Interaktion.

Vorteile und Grenzen der FEA

Vorteile

• Prognostiziert komplexes Verhalten mit hoher Genauigkeit
• Reduziert Kosten für physische Prototypen und Versuche
• Optimiert den Materialeinsatz und erhöht die Sicherheit
• Ermöglicht schnelle Iterationen mit modernen Solvern
• Gibt tiefe Einblicke in Spannungen, Verformungen und Stabilität

Grenzen

• Die Genauigkeit hängt von Netzqualität und korrekten Randbedingungen ab
• Nichtlineares Bodenverhalten erhöht den Rechenaufwand
• Die Wahl von Stoffmodellen und Lasten erfordert ingenieurmässiges Urteilsvermögen
• Konventionelle FEM-Solver können Konvergenzprobleme haben

Wie OPTUM GX die FEA in der Geotechnik auf ein neues Niveau hebt

Herkömmliche FEM-Solver kämpfen oft mit Konvergenzproblemen, Netzabhängigkeit und iterativen elastoplastischen Lastschritten – gerade in der Geotechnik, wo das Bodenverhalten stark nichtlinear ist.

OPTUM GX umgeht diese Herausforderungen vollständig mit der optimierungsbasierten Finite-Elemente-Methode (OBFEM) und bietet:

• einen stabilen, robusten Solver für GZT/GZG ohne iterative Lastschritte
• integrierte 2D- und 3D-Modellierung in einer Umgebung – keine doppelten Modelle
• integrierte Bauphasen, Grundwasserströmung und nichtlineare Bodenmodelle
• sofortige PDF-Berichte mit Grafiken, Tabellen und Dokumentation
• Python-Automatisierung für Parameterstudien und Serienberechnungen

Preprocessing mit Python automatisieren

Mit OPTUM GX lässt sich sogar das Preprocessing automatisieren – mit JORD, dem Python-Modul für natürliche Sprache, das Beschreibungen in Klartext in Geometrie, Materialien und vollständige Analyseskripte umwandelt. Das erspart einen grossen Teil der manuellen Modellerstellung und erlaubt es, sich auf die Interpretation der Resultate zu konzentrieren, statt Modelle von Grund auf zu bauen.

Eine Demo von JORD finden Sie auf der Website des Herstellers.
