Wirklichkeitsnahe Erdbebensicherheit für Mauerwerksbauten
Das Pushover-Verfahren ist ein verformungsbasiertes, nichtlineares Verfahren zur Berechnung der Erdbebensicherheit. Es berücksichtigt das nichtlineare Materialverhalten von Mauerwerk und führt so zu einer wirklichkeitsnahen Beurteilung.
Besonders bei bestehenden Bauten lohnt sich der Einsatz: Eine günstigere und trotzdem sichere Beurteilung der Erdbebensicherheit kann teure Ertüchtigungsmassnahmen vermeiden.
- Speziell für Mauerwerk entwickeltKein angepasstes allgemeines FE-Programm, sondern spezialisiert auf die Erdbebenberechnung von Mauerwerks- und Mischbauten.
- Makroelement-ModellDas Gebäude wird als räumliches Tragsystem aus Makroelementen abgebildet. Das sorgt für kurze Rechenzeiten, auch bei grossen Gebäuden.
- Reserven im Bestand nutzenWirklichkeitsnahe Ergebnisse statt konservativer Abschätzung. So bleiben Eingriffe auf das tatsächlich notwendige Mass beschränkt.
Von der Eingabe bis zum Nachweis
3muri konzentriert sich ganz auf die Erdbebenberechnung. Die Eingabe ist schlank, der Rechenkern leistungsstark, und die Ergebnisse lassen sich bis zur einzelnen Wand nachvollziehen.
Einfache Eingabe
Das Gebäude wird bequem im Grundriss eingegeben. So lassen sich auch grosse, komplexe Gebäude in vergleichsweise kurzer Zeit modellieren.
- Räumliches Tragsystem aus Wänden und Decken
- Diverse Deckensysteme: Betondecken, Holzbalkendecken, Tramdecken, Gewölbe …
- Bewehrtes Mauerwerk sowie CFK-Bewehrung für Betonbauteile
- DXF-Import der Systemgeometrie
Leistungsstarke Berechnung
Das verformungsbasierte, nichtlineare Pushover-Verfahren verfolgt das Verhalten des Gebäudes vom unbeschädigten Zustand bis zum Kollaps.
- Besonders geeignet für Mauerwerks- und Mischbauten
- Berücksichtigung der nichtlinearen Materialeigenschaften von Mauerwerk
- Makroelement-Modell für schnelle Rechenzeiten
- Berechnung der Verschiebungen bei Kollaps
Aussagekräftige Ergebnisse
Eine klare Aussage zur Erdbebensicherheit des Gesamtgebäudes, dazu alle Details, um sie nachzuvollziehen und zu dokumentieren.
- Globale Aussage zur Erdbebensicherheit des Gesamtgebäudes
- Schnelle Beurteilung der Erdbebensicherheit
- Darstellung der Verformung einzelner Wände und im Grundriss
- Detaillierte grafische Analyse der Bruchmechanismen einzelner Wände
- Automatische Berichtgenerierung
Mehr Möglichkeiten mit den Zusatzmodulen
Lokale Mechanismen
Lokale Mechanismen sind Effekte, die ein Versagen aus der Wandebene (out-of-plane) verursachen. In 3muri lassen sich nahezu beliebige Mechanismen definieren und untersuchen.
Die Berechnung liefert die horizontale Beschleunigung, die einen bestimmten Mechanismus auslöst, und vergleicht sie mit der im Erdbebenfall auftretenden Beschleunigung.
Dach
Das Modul Dach ermöglicht die Eingabe und optionale Berücksichtigung von Schrägdächern.
- Beliebige Dachformen mit ebenen Teilflächen
- Einfache Modellierung im Grundriss
- Automatische Verteilung von Flächenlasten
- Dächer in der Berechnung wahlweise berücksichtigen oder vernachlässigen
- Grafische Darstellung der Dächer
Sensitivitätsanalyse
Untersucht den Einfluss einzelner Parameter oder Parametergruppen auf die Erdbebensicherheit. Variiert werden können Material- wie Bauteileigenschaften. Die Berechnung liefert zwei getrennte Ergebnisse:
- BedeutungEinfluss der Parameter auf die aktuellen Ergebnisse, zur Planung von Zustandsuntersuchungen
- VerbesserungEinfluss einer Verbesserung der Parameter auf die Erdbebensicherheit, zur Planung von Ertüchtigungsmassnahmen

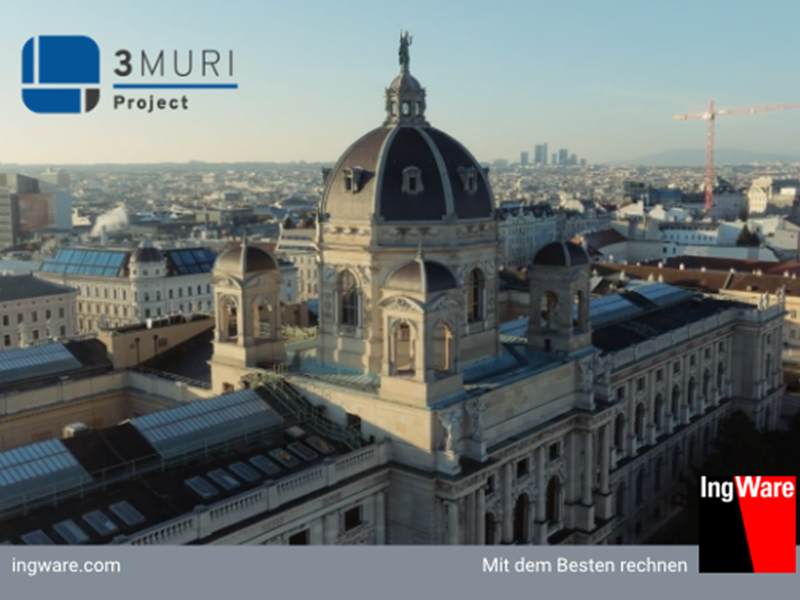

Kunsthistorisches Museum Wien
Die Gschwandtl & Lindlbauer ZT GmbH hat die historische Tragstruktur des Museums aus Mauerwerk mit Gewölbe- und Holzbalkendecken in 3muri abgebildet. Mit dem Pushover-Verfahren liessen sich das Materialverhalten des Mauerwerks und die teilweise schubweichen Decken deutlich wirklichkeitsnäher erfassen als mit linearen Verfahren.
«Gute Tragwerksplanung beginnt mit dem Verstehen dessen, was bereits da ist.»Dr. Wolfgang Lindlbauer
Weitere Informationen
Flyer 3muri
Die wichtigsten Funktionen im Überblick · PDF, 1.5 MB
Broschüre Erdbeben
Unsere Software für den Erdbebennachweis · PDF, 8.2 MB
Vergleichsrechnung Gründerzeithaus
Berechnungsbeispiel mit 3muri · PDF, 6.9 MB
Mauerwerk unter Erdbebenbeanspruchung
Artikel aus dem Sonderheft «Der gute Ton» · PDF, 1.0 MB
Webinar «Erdbebennachweis von Mauerwerksgebäuden»
Aufzeichnung auf YouTube
Seismic assessment of a masonry building in Vienna
DI Henning Kirmse, KPPK GmbH, Wien · Video, englisch
Mauerwerk realistisch nachweisen mit 3muri
Wir beraten Sie gerne persönlich und schulen Sie auf Wunsch individuell, online oder vor Ort.
