Bemessung und Analyse von Fundationen an Hängen

FachartikelGeotechnikOPTUM GX 7. Oktober 2026

Fundationen an oder in der Nähe von Hängen verhalten sich anders als Fundationen auf ebenem Gelände. Der fehlende stützende Boden auf der Talseite, eine möglicherweise bereits vorhandene Gleitfläche unter dem Fundament und die Wechselwirkung zwischen Fundamentlast und Gesamtstabilität des Hangs verändern die Problemstellung grundlegend. Eine einzelne Tragfähigkeitszahl, losgelöst vom Hang berechnet, auf dem das Fundament steht, gibt selten das ganze Bild wieder.

Dieser Artikel beschreibt einen praxisnahen Workflow für die Analyse und Bemessung von Fundationen in geneigtem Gelände mit OPTUM GX – einer Geotechnik-Plattform auf Basis der Finite-Elemente-Traglastanalyse (FELA). Anders als Workflows, die auf Korrelationen aus Bohrprofilen und empirischen Tragfähigkeitsdiagrammen beruhen, löst OPTUM GX das System Fundament–Hang direkt: Bruchmechanismus und Bruchlast werden gemeinsam berechnet, statt das eine anzunehmen und das andere zu berechnen.

1. Warum Fundationen am Hang einen anderen Ansatz erfordern

In ebenem Gelände wird die Tragfähigkeit durch eine klar definierte Bruchfläche bestimmt, die sich symmetrisch unter dem Fundament ausbildet. Am Hang kann sich diese Fläche zur offenen, ungestützten Seite hin verlagern – entlang des Weges mit dem geringsten Widerstand durch den Boden. Daraus folgen drei Dinge:

• Die wirksame Tragfähigkeit ist geringer als in ebenem Gelände; die Abminderung nimmt mit der Hangneigung, der Nähe zur Böschungskante und der Einbindetiefe zu.
• Der massgebende Bruchmechanismus ist unter Umständen gar kein lokaler Grundbruch unter dem Fundament, sondern ein flacher oder tiefreichender Böschungsbruch, der zufällig durch den Fundamentbereich verläuft.
• Jeder Nachweis, der «Tragfähigkeit» und «Böschungsstabilität» als zwei getrennte Berechnungen behandelt, läuft Gefahr, den massgebenden Mechanismus zu übersehen.

2. Wo konventionelle Methoden an ihre Grenzen stossen

Der klassische Weg zur Bemessung einer Hangfundation kombiniert zwei getrennte Berechnungsansätze:

• Empirische Tragfähigkeitsdiagramme, die an idealisierte Geometrien gebunden sind.
• Böschungsnachweise nach der Grenzgleichgewichtsmethode (LEM), bei denen die Form der Gleitfläche (kreisförmig, keilförmig oder beliebig) vorab gewählt und innerhalb dieser Familie die kritische Fläche gesucht wird.

Beide Wege haben dieselbe grundlegende Einschränkung: Die Form des Bruchmechanismus wird vor Beginn der Analyse angenommen.

Entspricht der tatsächlich massgebende Mechanismus nicht der angenommenen Form – was bei geschichteten Böden, abgetreppten Fundamenten oder unregelmässigen Hangprofilen häufig vorkommt –, kann der berechnete Sicherheitsfaktor in beide Richtungen irreführend sein. Zudem liefert die LEM kein vollständiges Spannungsfeld, sodass Setzungen und Verformungen separat abgeschätzt werden müssen – oft mit einem anderen Programm.

Eine zielführende Analyse beginnt mit der Bemessungsentscheidung, die getroffen werden muss. Typische Fragen sind:

• Wird der vorgesehene Fundamentstandort durch Grundbruch oder durch den angrenzenden Hang bestimmt?
• Wie verändern sich Tragfähigkeit und Bruchmechanismus, wenn der Abstand zur Böschungskante vergrössert wird?
• Würde eine Änderung von Fundamentbreite, Einbindetiefe oder Hanggeometrie das Verhalten wesentlich verbessern?
• Ist eine 2D-Idealisierung im ebenen Verformungszustand angemessen, oder erfordert die Geometrie eine 3D-Beurteilung?
• Verändern Aushub, Abtreppung, Schüttung oder Stabilisierung die Spannungsgeschichte und damit das Endverhalten?

3. So arbeitet OPTUM GX: FEM + Traglastanalyse mit OBFEM

OPTUM GX basiert auf der optimierungsbasierten Finite-Elemente-Methode (OBFEM), einem Solver, der zwei Analysearten vereint, die normalerweise in getrennten Programmen behandelt werden:

Finite-Elemente-Traglastanalyse (FELA): berechnet die tatsächliche Bruchlast direkt aus der Plastizitätstheorie – ohne inkrementelle Laststeigerung und ohne Annahme einer Bruchfläche. Entscheidend ist, dass FELA strenge obere und untere Schranken liefert, die die exakte Bruchlast eingrenzen. Damit steht eine integrierte Genauigkeitskontrolle zur Verfügung, die klassische FEM und LEM nicht bieten.

Da beide im selben optimierungsbasierten Rahmen gelöst werden, kennt OPTUM GX die Konvergenzprobleme nicht, die bei klassischer elastoplastischer FEM auf hohem Lastniveau oder nahe am Versagen auftreten. Das ist gerade bei Hangfundationen wichtig, denn hier wird das Modell definitionsgemäss bis zum Versagen gebracht, um den massgebenden Mechanismus zu finden.

In der Praxis liefert ein einziges Modell:

• die Grenztragfähigkeit des Fundaments unter Berücksichtigung der Hanggeometrie,
• den massgebenden Bruchmechanismus – lokaler Grundbruch, kombiniertes Fundament-Hang-Versagen oder tiefreichende Rutschung – und
• Setzungen und Spannungsumlagerungen unter Gebrauchslasten – ohne Programmwechsel und ohne Neuaufbau der Geometrie.

4. Aufbau eines Hangfundations-Modells in OPTUM GX

4.1 Geometrie und Berechnungsgebiet

Definieren Sie das Hangprofil (Böschungskante, Böschungsfläche, Böschungsfuss sowie allfällige Bermen oder Absätze) und die Fundamentgeometrie – Breite, Einbindetiefe und Abstand zur Böschungskante. Für Streifen- oder lange Fundamente genügt 2D (ebener Verformungszustand); 3D ist angezeigt, wenn das Fundament in beiden Grundrissrichtungen begrenzt ist oder die Hanggeometrie tatsächlich dreidimensional ist (einspringende Ecke, Geländesporn oder lokale Aufschüttung).

4.2 Stoffmodelle und Schichtung

Weisen Sie geschichtete Bodenprofile mit dem passenden Stoffmodell zu – Mohr-Coulomb für einen festigkeitsbestimmten Standardnachweis oder fortgeschrittene Modelle (Hardening Soil, Modified Cam Clay), wenn steifigkeitsabhängige Setzungen oder Einflüsse der Spannungsgeschichte relevant sind. Nicht-assoziiertes Fliessen (Dilatanzwinkel kleiner als Reibungswinkel) wird direkt unterstützt – wichtig, da reale Böden selten im gleichen Mass dilatieren, wie sie scheren.

4.3 Randbedingungen und Bauphasen

Legen Sie seitliche und untere Modellränder so fest, dass sie den Bruchmechanismus nicht beeinflussen – ein Mechanismus, der den Modellrand anschneidet, ist ein Modellierungsfehler und kein Resultat. Wird das Fundament nach einem Einschnitt oder einer Abtreppung erstellt oder erfolgt eine Schüttung in Etappen, wird der Bauablauf Phase für Phase modelliert, sodass die Spannungsgeschichte für den Endnachweis realistisch statt angenommen ist.

4.4 Belastung

Bringen Sie die Fundamentlast auf – vertikal oder vertikal mit exzentrischer bzw. geneigter Komponente, wenn das Tragwerk horizontale Kräfte oder Momente einleitet. Dies ist an Hanglagen mit Stützelementen oder asymmetrischen Bauwerken häufig der Fall.

4.5 Netz und Adaptivität

OPTUM GX unterstützt die automatische adaptive Netzverfeinerung: Die Elemente werden dort konzentriert, wo sich der Bruchmechanismus ausbildet, statt dass der Ingenieur im Voraus erraten muss, wo eine Verfeinerung nötig ist.

Der Workflow im Überblick: Geometrie → Materialien → Bauphasen → Belastung → Analyse → Verifikation

5. Resultate richtig lesen: Tragfähigkeit, Mechanismen, Setzungen

Eine abgeschlossene Berechnung liefert mehrere miteinander verknüpfte Resultate, die gemeinsam und nicht isoliert betrachtet werden sollten:

• Schrankenabstand der Bruchlast: die Differenz zwischen oberer und unterer FELA-Schranke. Ein kleiner Abstand ist der direkte, integrierte Nachweis, dass Netz und Modell ausreichend sind – eine separate Konvergenzstudie wie bei klassischer FEM ist nicht nötig.

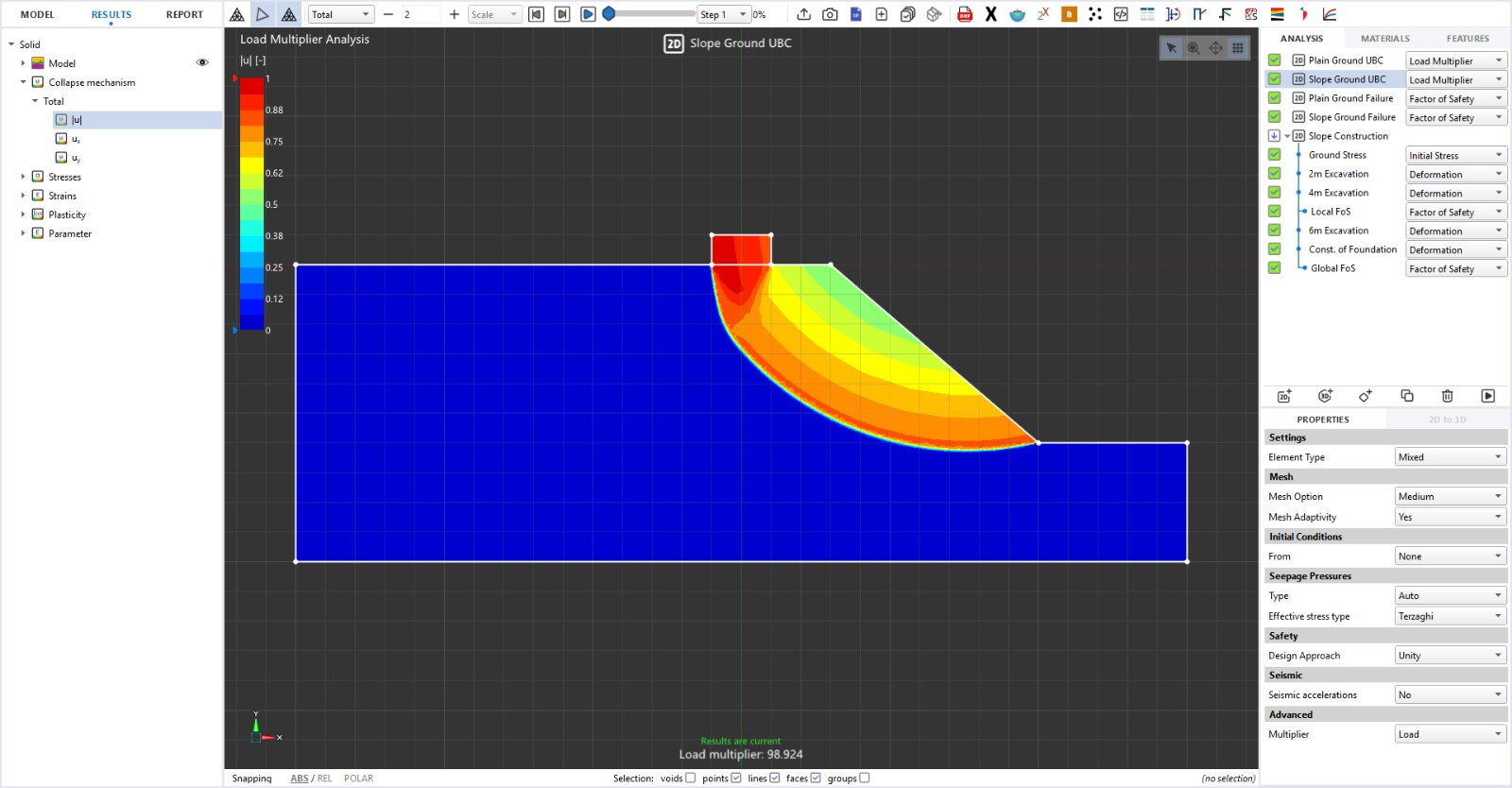

• Massgebender Bruchmechanismus: dargestellt als Scherdehnungs- oder Geschwindigkeitsfeld. Hier zeigt sich, ob die Bemessung durch lokalen Grundbruch unter dem Fundament oder durch einen grösseren Böschungsmechanismus begrenzt wird, der durch den belasteten Bereich verläuft – eine Unterscheidung, die bei entkoppelten konventionellen Methoden verborgen bleiben kann.

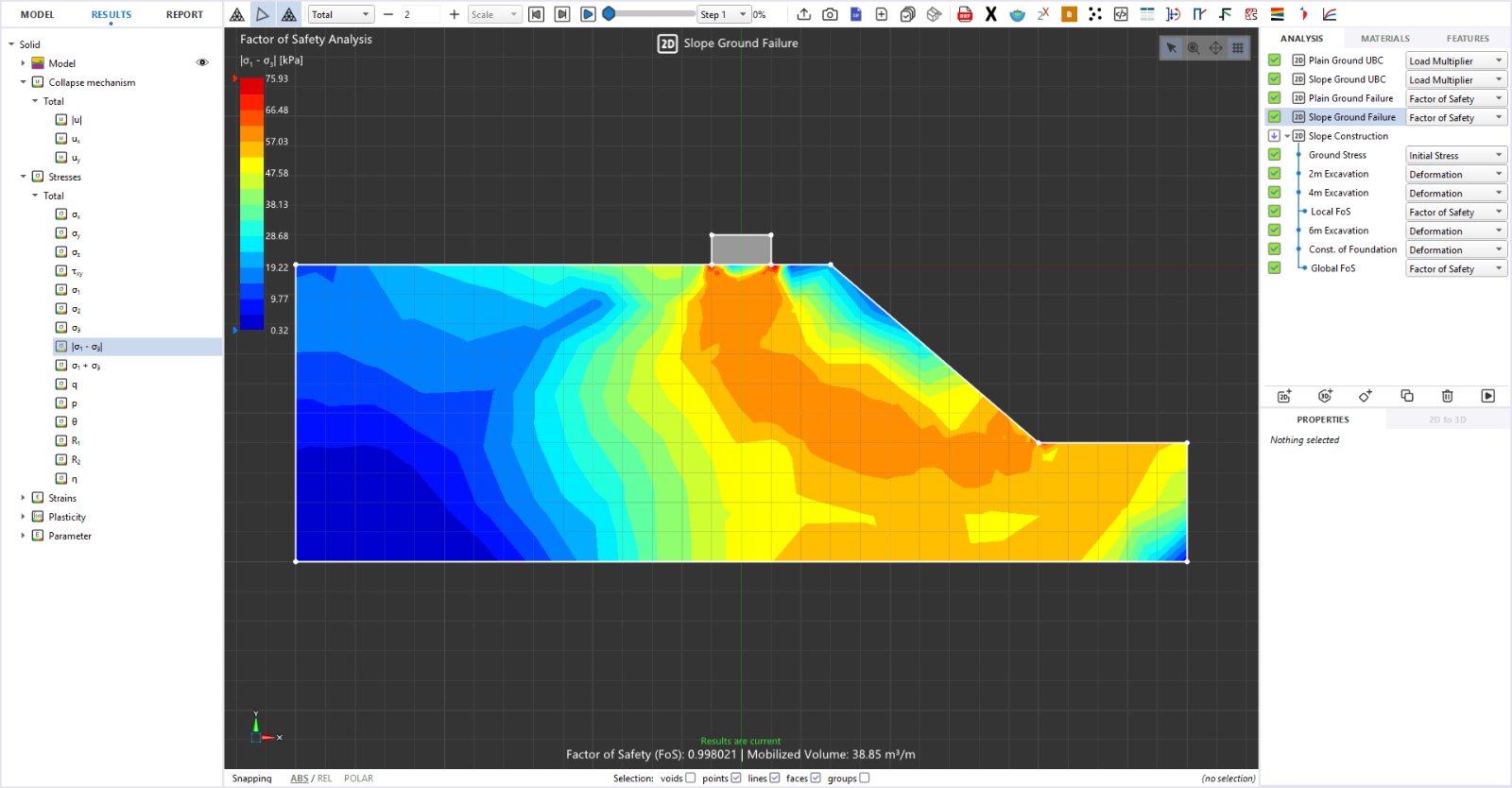

• Verschiebungs- und Setzungsbilder: aus der FEM- bzw. Festigkeitsreduktions-Stufe, für den Gebrauchstauglichkeitsnachweis inklusive Setzungsdifferenzen bei abgetreppten Fundationen.
• Sicherheitsfaktor-Karten: Gibt es mehrere mögliche Mechanismen über den Hang verteilt, lassen sich mit Python-gesteuerten Serienberechnungen Sicherheitsfaktor-Karten über das ganze Areal erzeugen statt eines einzelnen Werts an einer Stelle.

6. Bemessungsaspekte an Hanglagen

Ein einzelnes Modell liefert ein Resultat für eine Konfiguration. Bei Hangfundationen ist eine kleine Anzahl gezielter Varianten oft aussagekräftiger, denn meist geht es darum zu entscheiden, wie Fundament oder Hang angepasst werden sollen.

Eine kompakte Studie kann folgende Punkte untersuchen:

• Abstand zur Böschungskante – prüfen, ob die Tragfähigkeit weiter zunimmt und ob sich der Bruchmechanismus ändert.
• Hangneigung – Empfindlichkeit des Fundamentverhaltens gegenüber der vorhandenen Bodenstützung beurteilen.
• Fundamentbreite und Einbindetiefe – untersuchen, ob geometrische Änderungen den massgebenden Mechanismus verändern.
• Belastung – exzentrische oder geneigte Lasten berücksichtigen, wo sie dem tatsächlichen Lastpfad entsprechen.
• Stabilisierung – wenn Stützbauwerke, Bewehrungen, Pfähle oder andere Massnahmen Teil der Bemessung sind, deren Zusammenwirken mit dem Fundament beurteilen.

Ziel ist nicht, möglichst viele Fälle zu rechnen. Eine kleine, gut gewählte Auswahl an Modellen kann den Übergang von einem hangbestimmten zu einem fundamentbestimmten Mechanismus aufzeigen und eine fundierte Bemessungsentscheidung stützen.

• Abstand zur Böschungskante: Ein grösserer Abstand ist meist die wirksamste Einzelmassnahme zur Erhöhung der Tragfähigkeit am Hang. Das Modell sollte für einige Abstandsvarianten neu gerechnet werden, um den Punkt abnehmenden Nutzens zu finden, statt eine pauschale Regel anzuwenden.

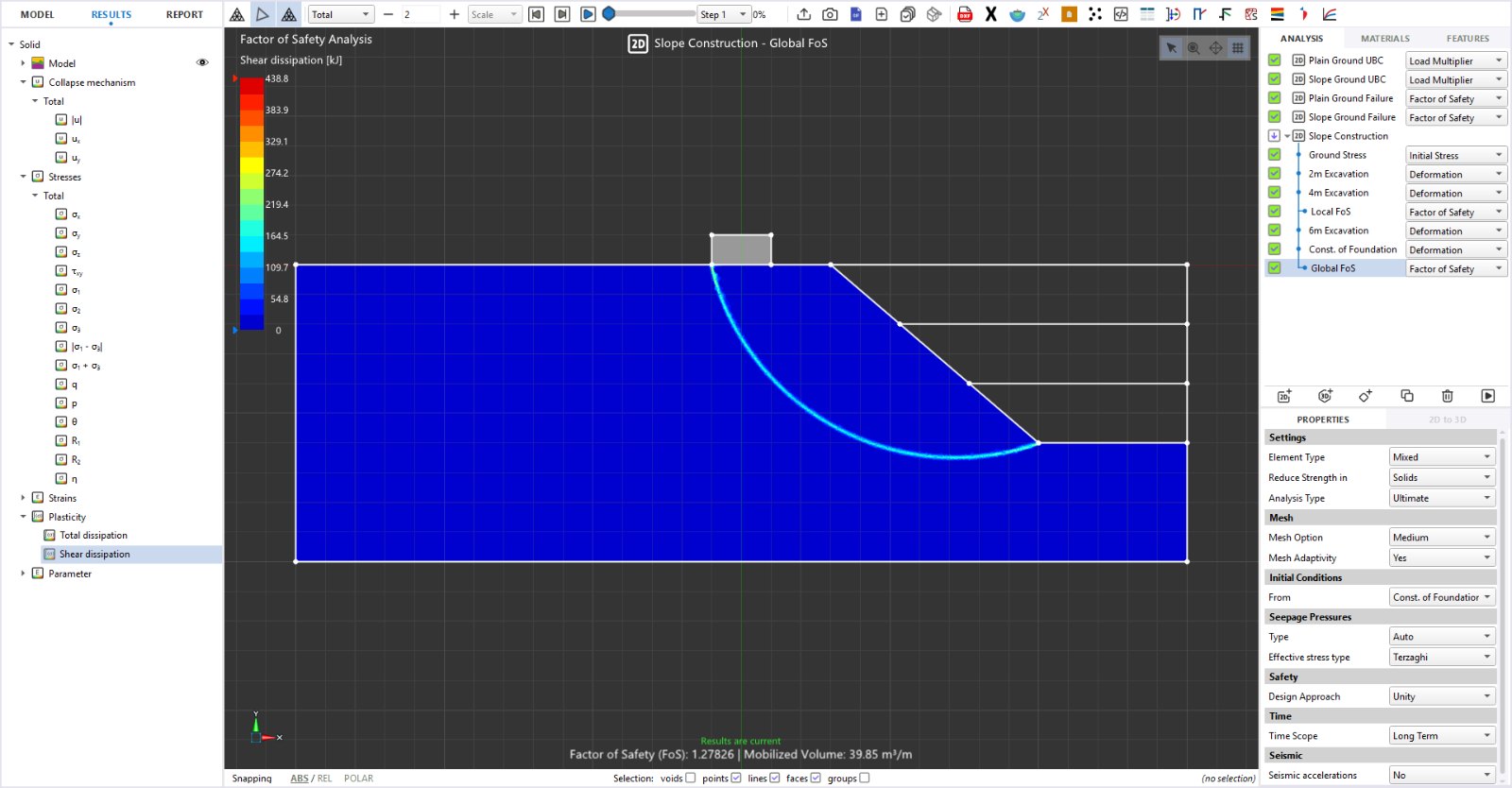

• Abtreppung und gestufte Fundamente: Ist ein einheitlicher Abstand nicht möglich, muss der etappenweise Aushub mit gestuften Fundamentkoten explizit modelliert werden, da der Spannungspfad – nicht nur die Endgeometrie – das Resultat beeinflusst.
• Sickerströmung und Porenwasserdruck: Hänge mit saisonal schwankendem Grundwasser sind unter dem tatsächlich massgebenden Porenwasserdruckzustand zu prüfen (oft nicht der trockenste Fall) – mit gekoppelter Sickerströmungs-Verformungs-Analyse statt eines einzelnen angenommenen Grundwasserspiegels.
• Exzentrische und geneigte Belastung: Lasten mit horizontaler oder Momentkomponente reduzieren die wirksame Tragfähigkeit zusätzlich und sollten entsprechend modelliert und nicht auf eine rein vertikale Last vereinfacht werden.
• Zusammenwirken mit Stütz- oder Sicherungselementen: Sind Bodennägel, Pfähle oder eine Stützwand Teil desselben Systems, gehören sie ins selbe Modell, damit der Lastpfad zwischen Fundament und Sicherungsmassnahme erfasst und nicht als unabhängig angenommen wird.

7. Verifikation der Analyse: Schranken, Netz und Plausibilitätskontrollen

Da FELA sowohl eine obere als auch eine untere Schranke der tatsächlichen Bruchlast liefert, ist die Verifikation weitgehend bereits in der Methode enthalten: Ein kleiner Schrankenabstand nach adaptiver Verfeinerung belegt direkt, dass die berechnete Tragfähigkeit nahe an der exakten Lösung liegt – unabhängig von externen Vergleichsrechnungen. Darüber hinaus haben sich drei Gewohnheiten bewährt:

• Sicherstellen, dass der Bruchmechanismus die Modellränder nicht schneidet – andernfalls das Gebiet vergrössern und neu rechnen.

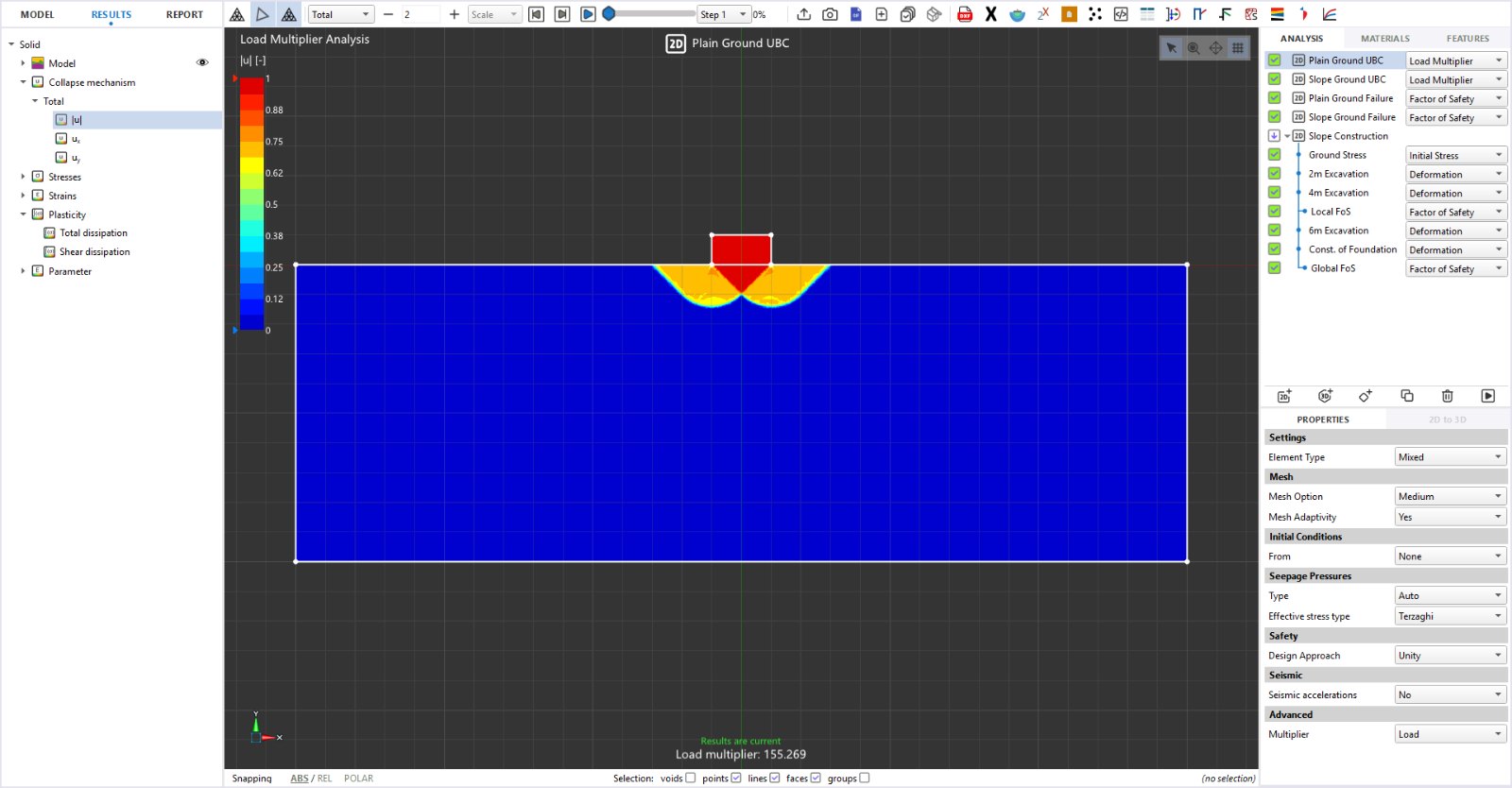

• Einen idealisierten Teilfall (z. B. dasselbe Fundament auf ebenem Gelände, Hangneigung null) mit einer bekannten analytischen Tragfähigkeitslösung vergleichen, bevor man dem Hangfall vertraut.
• Wo es der Projektumfang rechtfertigt, das 2D-Resultat im ebenen Verformungszustand mit einem 3D-Modell vergleichen, um zu bestätigen, dass die Vereinfachung für die vorliegende Geometrie angemessen ist – dank des gemeinsamen 2D/3D-Workflows von OPTUM GX ein direkter Vergleich ohne separaten Neuaufbau.

Fazit

Fundationen in Hanglage sind im Kern ein gekoppeltes Problem aus Tragfähigkeit und Böschungsstabilität – und genau dort, wo beides als zwei unabhängige Nachweise behandelt wird, verlieren konventionelle Workflows an Genauigkeit. Ein FEM-+-Traglast-Workflow, wie ihn OPTUM GX mit OBFEM umsetzt, macht Annahmen zur Form der Bruchfläche und empirische Hangabminderungsdiagramme überflüssig: Massgebender Mechanismus, Bruchlast mit verifizierten Schranken und Setzungsverhalten unter Gebrauchslast stammen alle aus einem konsistenten Modell. Für Ingenieurinnen und Ingenieure, die an Hanglagen arbeiten, ist diese Kombination – Mechanismus plus Grösse plus integrierte Genauigkeitskontrolle – der entscheidende praktische Vorteil gegenüber entkoppelten, annahmebasierten Methoden.

Literatur

Krabbenhoft, K. – OptumG2 / OPTUM GX Theory Manual, Optum Computational Engineering.
Krabbenhoft, K., and Lyamin, A.V. (2015). «Strength reduction finite-element limit analysis.» Géotechnique Letters, 5.
