La soufflerie numérique dans AxisVM
WIND détermine les charges de vent par un calcul de dynamique des fluides directement sur le modèle structurel. Vous obtenez ainsi des charges réalistes, même pour des ouvrages pour lesquels il n'existe pas de coefficients de pression.
- Pour toutes les formesStructures à barres ouvertes, bâtiments irréguliers, conteneurs, cheminées et tours.
- Directement dans le modèleUn cas de charge par direction de vent, sur des surfaces de charge ou directement sur les éléments structurels.

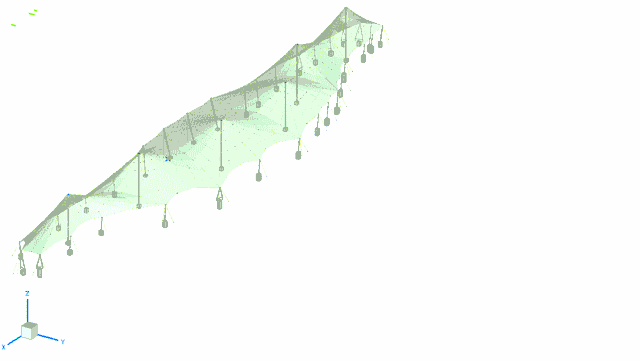

- Représentation parlanteIsosurfaces, plans de coupe mobiles et lignes de courant, aussi en animation.
De l'écoulement à la charge de vent
La simulation s'effectue sur le modèle AxisVM existant. Aucun programme séparé ni export n'est nécessaire.
Simuler et comprendre l'écoulement
WIND calcule l'écoulement autour de l'ouvrage et fournit les vitesses du vent, les pressions et les coefficients de pression à la surface du modèle.
- Profils de vitesse du vent standard ou profils personnalisés

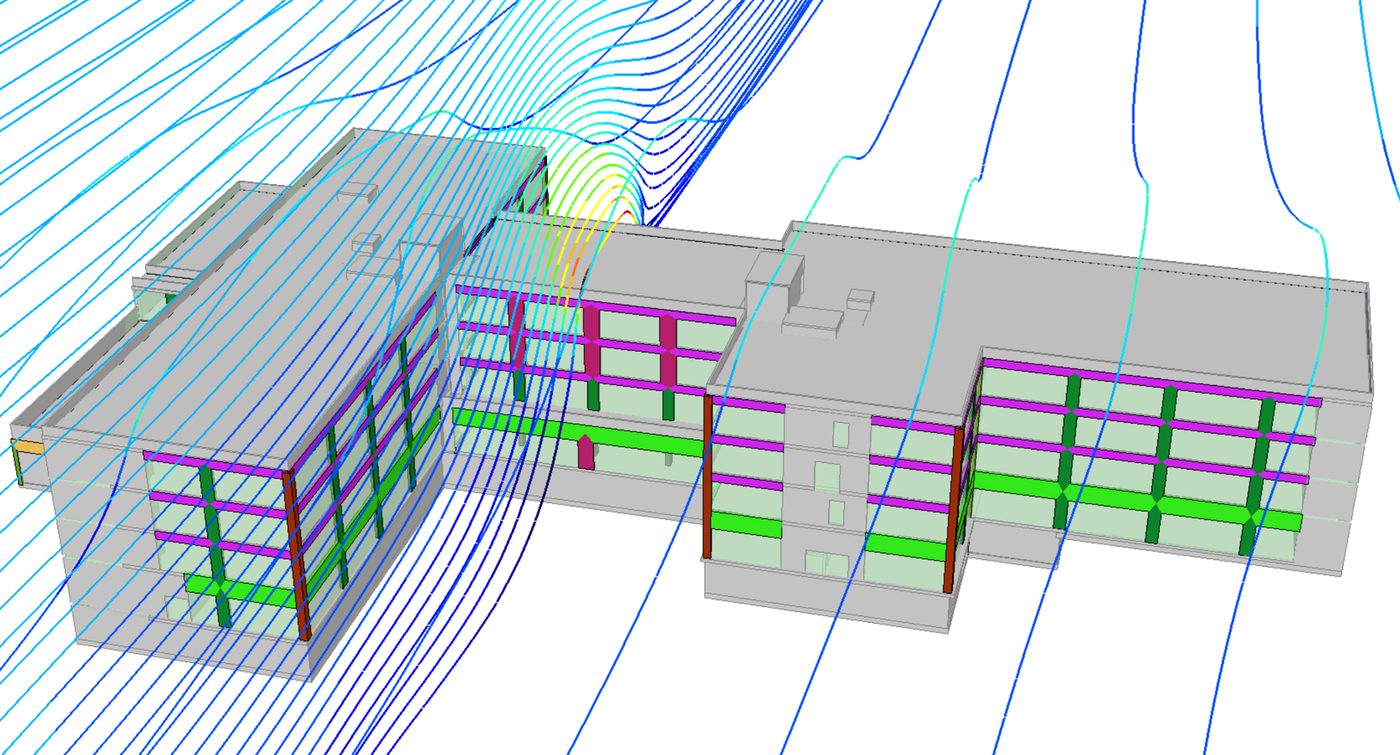

- Résultats en isosurfaces, dans des plans de coupe mobiles et en lignes de courant
- Animation de l'écoulement pour les discussions en équipe et avec le maître d'ouvrage
Les charges de vent directement dans le modèle
À partir de l'écoulement, WIND génère automatiquement les charges de vent pour des directions librement choisies, prêtes à être combinées avec toutes les autres charges.
- Pression extérieure, pression intérieure et forces de vent tangentielles
- Un cas de charge par direction de vent, sur des surfaces de charge ou directement sur les éléments structurels
- Des plans de charge non porteurs représentent les bâtiments voisins sans générer de charges de vent pour eux
Quand WIND est utile
Partout où les valeurs tabulées atteignent leurs limites.
Formes libres
Bâtiments irréguliers, toitures courbes et formes libres pour lesquels il n'existe pas de coefficients de pression.
Structures ouvertes et élancées
Structures à barres ouvertes, tours, cheminées et conteneurs, dont l'écoulement détermine la répartition des charges.
Tenir compte de l'environnement
Les bâtiments voisins comme plans de charge non porteurs, pour que l'effet d'abri et la déviation de l'écoulement soient pris en compte.
SWG Générateur de charge de neige et de vent
Pour les formes courantes de bâtiments et de toitures, le module SWG génère automatiquement les charges de neige et de vent, sans calcul d'écoulement.
