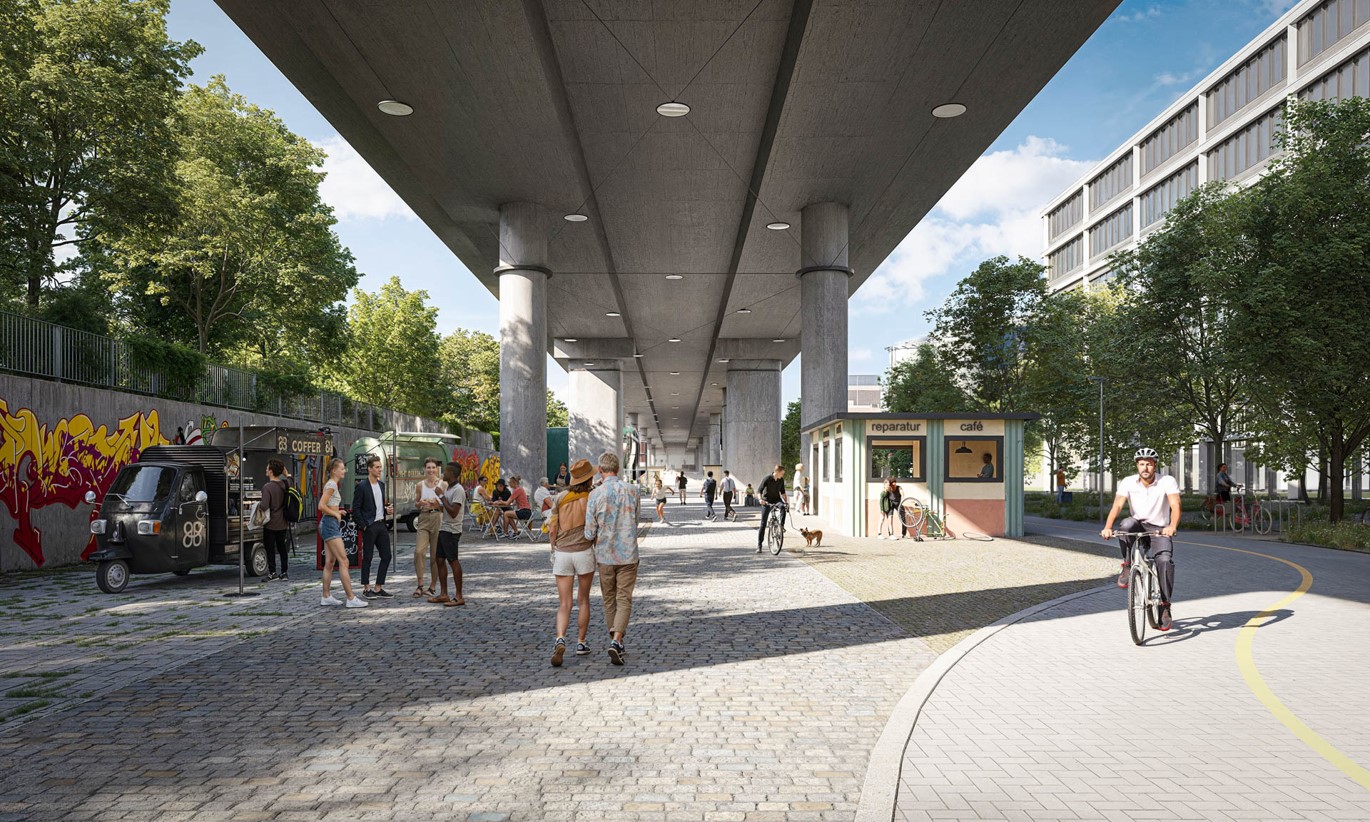

Lagertausch am Weyermannshausviadukt
Der Überbau des Viadukts ist als vorgespannter Hohlkasten mit Spannweiten von rund 26.5 bis 38 Metern ausgebildet. Über jeder Stütze befindet sich ein massiver, quer vorgespannter Betonquerträger, der im Bestand die Lasten aus dem Überbau über ein zentrales Punktlager in die Stütze einleitet.

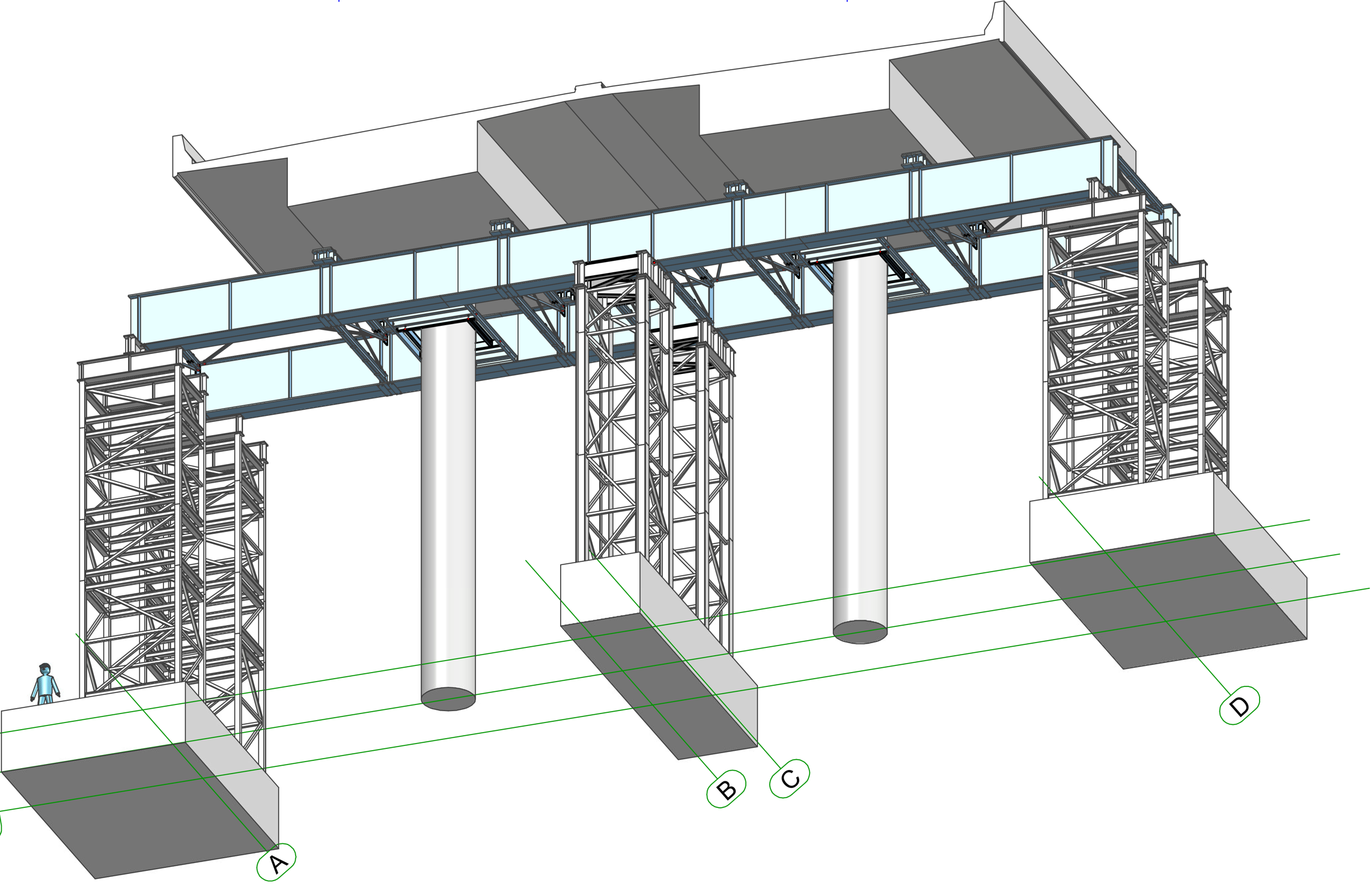

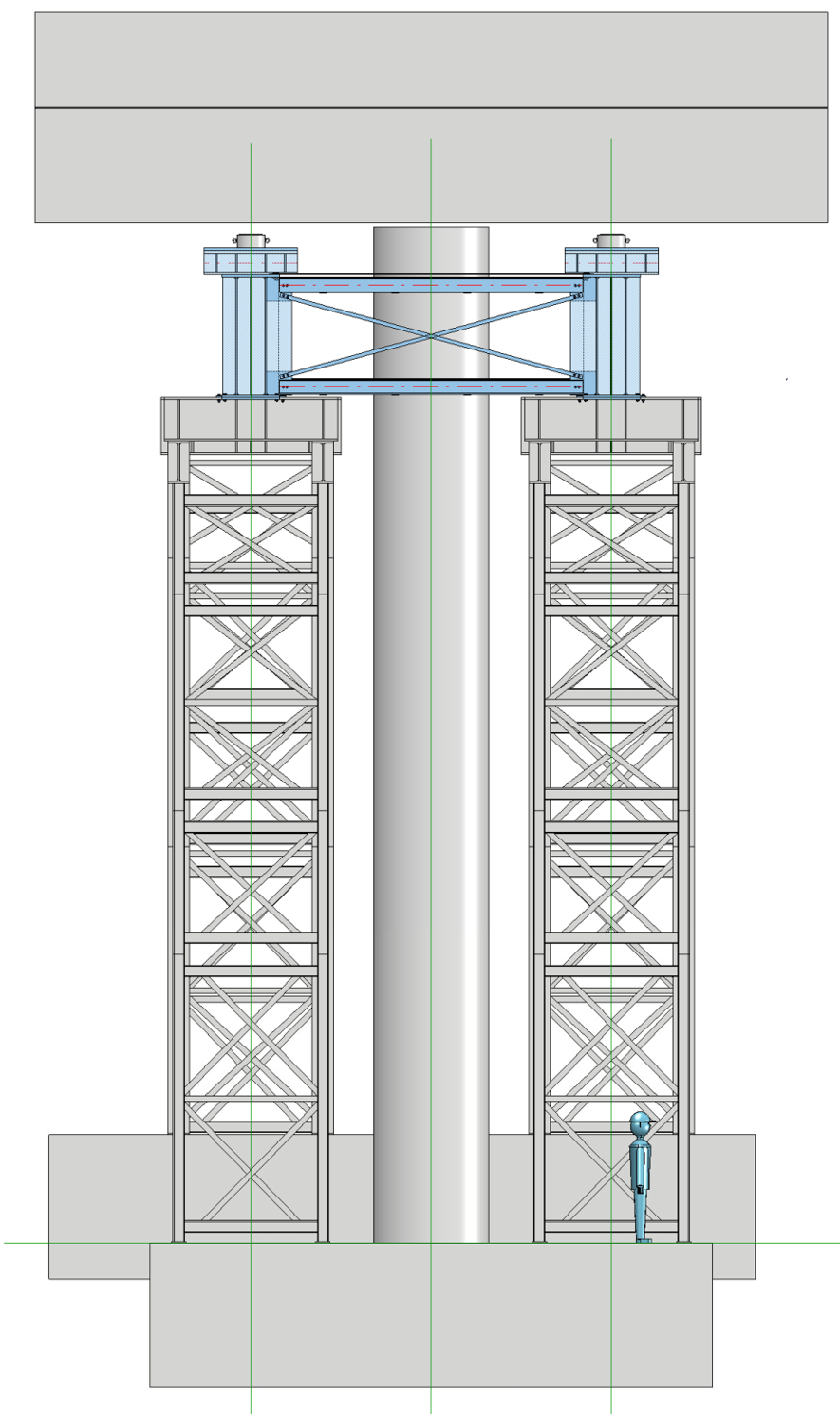

Im Zuge des Lagertauschs wird der Überbau mithilfe von Gerüsttürmen und hydraulischen Pressen angehoben. Die Pressen können konstruktionsbedingt nur unter den beiden Hohlkastenwänden angesetzt werden.
Das zentrale Punktlager entfällt in diesem Bauzustand vollständig, während gleichzeitig die ursprünglichen Linienlasten aus dem Überbau reduziert oder aufgehoben werden.
Der Querträger „hängt“ damit temporär im Überbau und wird im Wesentlichen durch die vorhandene Quervorspannung und die Abtragung über die Stege gehalten. Dieser Bauzustand unterscheidet sich grundlegend vom ursprünglichen statischen System und erfordert einen eigenständigen Nachweis.
Ungewöhnlicher Bauzustand mit umgekehrtem Kraftfluss
Im Bestand werden Linienlasten seitlich über den Querriegel in die Stütze eingeleitet. In der Bauphase fällt die Stütze weg – es bleibt im Wesentlichen die Vorspannkraft (ca. 6 Kabel, insgesamt grössenordnungsmässig ~13’000 kN) und eine geänderte Lagerung. Dadurch kehrt sich der Kraftfluss qualitativ um (Druck-/Zugzonen wechseln), was insbesondere Schub und Biegung beeinflusst.
Detaillierte Bestandsinformationen – aber aufwendig auszuwerten

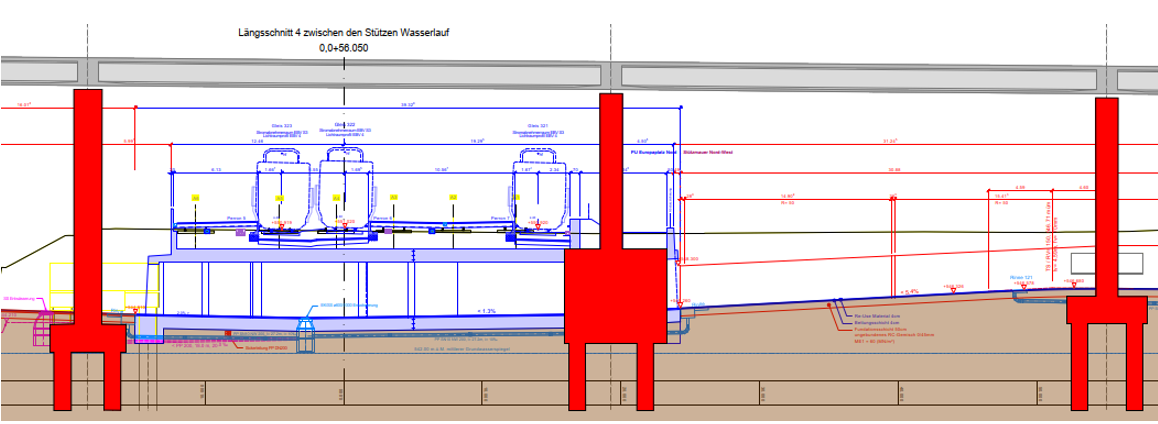

Die Bewehrungs- und Vorspannpläne lagen vor, jedoch als grosse, eingescannte Bestandsunterlagen. Für einen belastbaren Nachweis mussten Öffnungen, Bewehrungsführung und Vorspannung realitätsnah abgebildet werden.
Detailliertes 2D-Modell des Querträgers
Die Geometrie des Bauteils wurde vollständig erfasst, inklusive der vorhandenen Öffnungen, die den Kraftfluss lokal beeinflussen. Auf Basis der Bestandspläne konnte die vorhandene Bewehrung explizit modelliert und, wobei horizontale und vertikale Bewehrung sowie die Bügelbewehrung einzeln abgebildet und ausgewertet wurden. Zusätzlich wurde die Quervorspannung im Modell berücksichtigt. Die Krafteinleitung der Vorspannung erfolgt dabei über eine vereinfachte Modellierung der Lastausbreitung mittels Konus, ergänzt durch die lokale Bewehrung im Ankerbereich, insbesondere die vorhandene Spiralbewehrung.
Qualitativer & quantitativer Vergleich: Bestand vs. Bauzustand

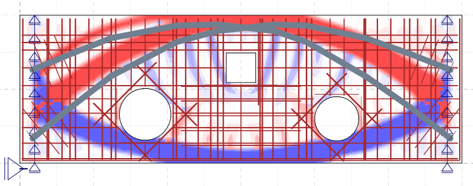

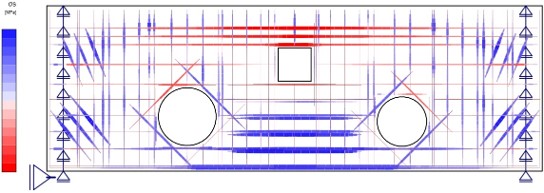

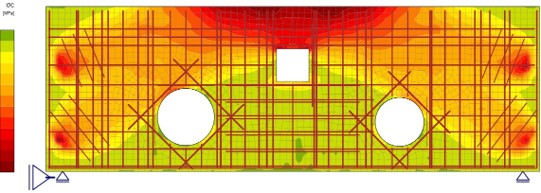

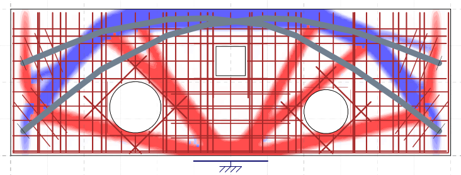

Mithilfe des Kräfteflusses konnte der grundlegende Systemwechsel im Bauzustand anschaulich nachvollzogen werden, insbesondere die Ausbildung eines Druckbogens im oberen Bereich des Querträgers und eines Zugbandes in der unteren Zone infolge des Wegfalls des Punktlagers. Ergänzend dazu wurden Spannungsbilder im Beton sowie in der Bewehrung ausgewertet, um lokale Druckspitzen und erhöhte Zugbeanspruchungen zu identifizieren und zu bewerten. Darauf aufbauend wurde der Tragfähigkeitsnachweis für den Bauzustand geführt, wobei insbesondere die Beanspruchungszunahmen in einzelnen Bügeln in den Bereichen von Umlenkkräften und Öffnungen detailliert untersucht und als lokale Spannungserhöhungen quantifiziert wurden.
Die Ausführung startete im Januar (2025): Montage Gerüsttürme und Blechträger, Einsatz von vier hydraulischen Pressen pro Träger, Rückbau der Stützen (oben teils HDW), anschliessender Bohrpfähle und neue Fundamente/Stützen in Etappen. Aufgrund hoher Bewehrungsdichte wurde selbstverdichtender Beton eingesetzt (Einbau ohne Vibration, Einpumpen von unten).
Ein wesentlicher Vorteil von IDEA StatiCa lag in der Möglichkeit, jedes einzelne Bewehrungselement explizit zu modellieren und dessen Spannungen direkt auszuwerten.
